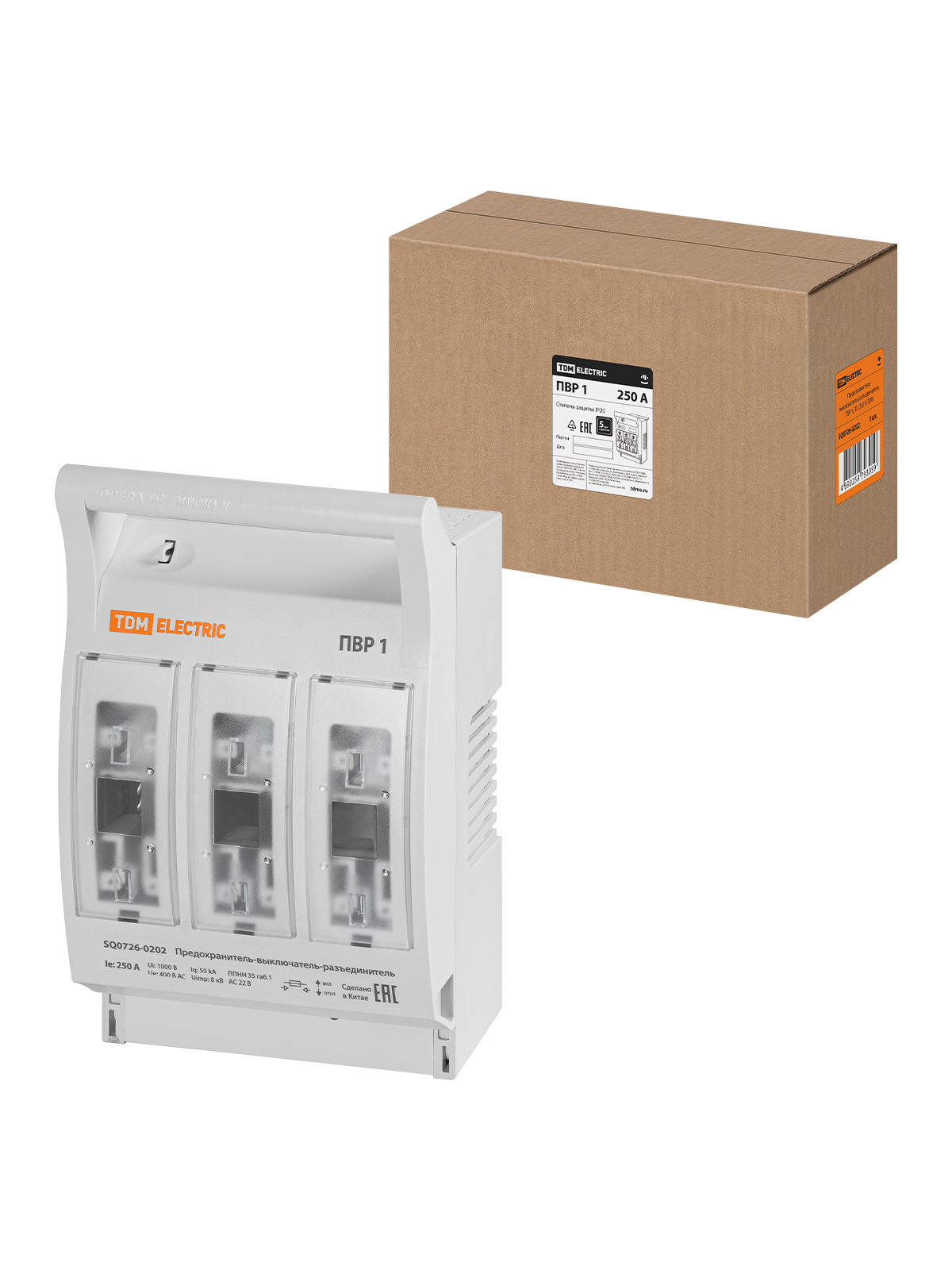

TDM Предохранитель-выключатель-разъединитель ПВР 1, 3П, 250 A

Назначение:



Для включения/отключения нагрузки (с видимым разрывом цепи). Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.



Применение:



Шкафы и ящики управления. Шкафы и пункты распределительные (ШРС, ШР, ПР). Вводно-распределительные устройства (ВРУ). Оборудование трансформаторных подстанций (КСО, ЩО).



Преимущества:



Возможность контроля напряжения щупом через отверстия на лицевой панели. (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC). В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям. Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов. Механическая прочность изделия - до 1600 циклов включения/выключения. Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.



Конструкция:



трехполюсного основания, оснащенного зажимами для плавких вставок; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок.



Материалы:



Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6). Предотвращает ее окисление в процессе эксплуатации



Упаковка:



Выключатель-разъединитель с функцией защиты ПВР 00 3П по 8 шт. Выключатель-разъединитель с функцией защиты ПВР 1 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 2 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 3 3П по 4 шт.



Технические характеристики TDM Предохранитель-выключатель-разъединитель ПВР 1, 3П, 250 A
