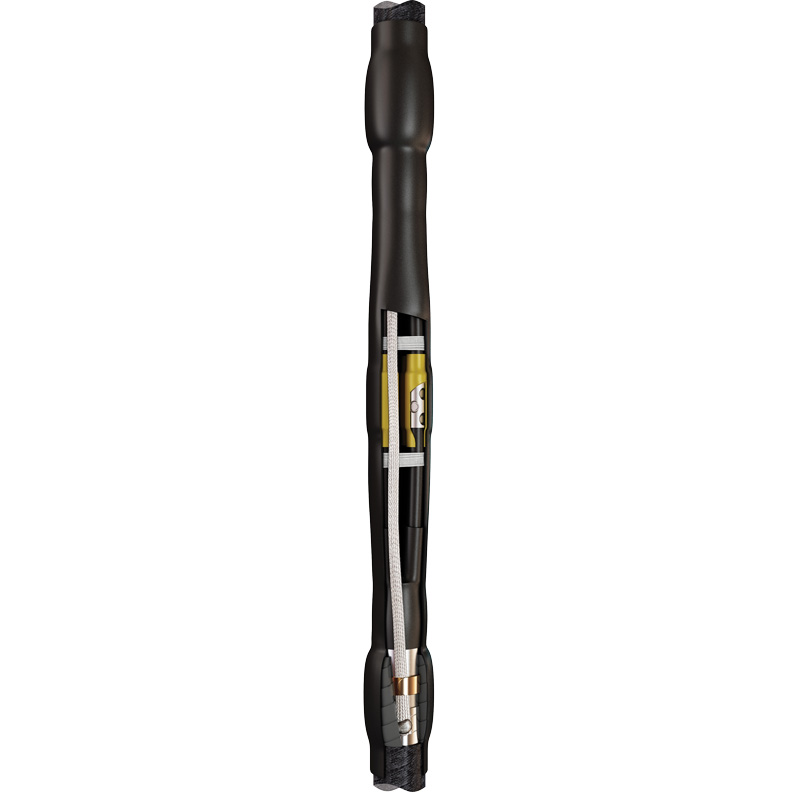

КВТ Кабельная муфта 4СТп-1-70/120 нг-LS

Предназначены для соединения 4-х жильных кабелей:;с бумажной маслопропитанной или пластмассовой изоляцией;с броней или без брони;с общей алюминиевой или свинцовой оболочкой;на напряжение до 1 кВ;Соответствует требованиям ГОСТ 13781.0-86;Типы монтируемых кабелей: ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв, ААШнг, СБШнг;Соединительные изолирующие манжеты обеспечивают надежную и качественную изоляцию мест соединения жил кабеля;Термоплавкий клей, нанесенный на внутреннюю поверхность соединительных манжет, перчаток и кожуха, обеспечивает полную герметичность муфты после монтажа;Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом. Базовая комплектация включает в себя пружины постоянного давления , используемые для крепежа провода заземления к металлическим оболочкам. Крепеж на бронелентах осуществляется методом пайки;При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать Комплект заземления КМПБ, соответствующий выбранной муфте;Наличие пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя А;Комплект муфты универсален и позволяет использовать как соединители под опрессовку, так и болтовые соединители;Высокое качество комплектующих и используемых композиционных материалов;Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ);Выпускается по ТУ 3599-006-97284872-2006;

Технические характеристики КВТ Кабельная муфта 4СТп-1-70/120 нг-LS
